SWIR 选型：面阵相机和线阵相机怎么选？

短波红外成像相机已成为工业缺陷检测、半导体测试和材料分拣的标准工具。工程师在配置SWIR视觉系统时，始终面临一个核心选择：面阵SWIR相机还是线阵SWIR相机。

许多人只关注分辨率和价格，而忽略了成像逻辑和生产线匹配。选择不当会导致图像模糊、漏检微小缺陷或增加运动控制转换的成本。

本指南将详细分析两种SWIR相机类型的核心区别，梳理各自的优势和适用场景，并为光学系统配置提供简单的选择思路。

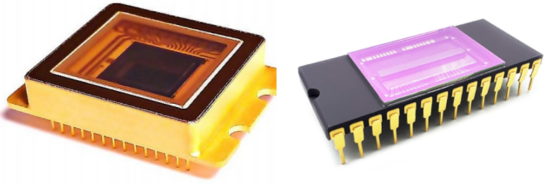

面阵和线阵短波红外相机之间的根本区别在于InGaAs图像传感器的布局。

面阵SWIR相机采用平面二维传感器，上面排列着像素行和像素列。它只需一次曝光即可捕获完整的矩形图像。无需物体或相机的连续运动。静态零件和低速运动的工件都可以在一帧内完整成像，这与普通消费级相机的拍摄逻辑相符。

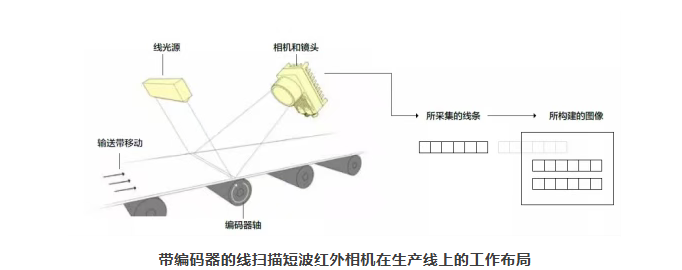

线阵SWIR相机的传感器上只有一行像素。它无法独立形成完整的图像。为了生成完整的图像，相机和被测物体之间必须保持稳定的相对运动。传感器在运动过程中逐行采集像素，系统将这些像素行拼接成完整的长幅图像。大多数线阵设备需要编码器来同步运动速度和像素行采集频率，以避免图像失真。

这两种结构从一开始就决定了它们各自的适用范围。

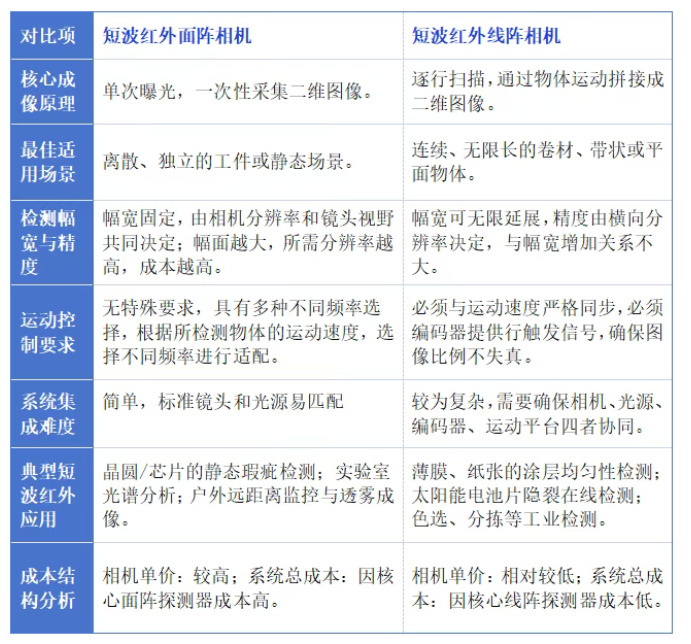

面阵和线阵SWIR相机对比表

表格说明：没有绝对更好的类型。最合适的选择取决于您的生产线运行模式和目标检测精度。

SWIR面阵相机：拍一个面；对于宽幅面，需要多台相机。

SWIR线阵相机：只拍一行；一台相机解决宽幅面拍摄问题。

面阵短波红外设备因其高通用性和低集成门槛而广受欢迎。

无需复杂的运动同步配件，技术人员即可在短时间内完成设备调试。它支持单帧多区域同步分析，适用于尺寸测量、表面异物检测以及小型离散零件的多角度外观检测等任务。

在半导体车间，面阵短波红外相机广泛应用于单片硅片的检测。硅材料在1100nm波段开始呈现透明状，因此即使在静态拍摄状态下，也能清晰地捕捉到内部的微小气泡和裂纹。在光学实验室，它们可用于不同原材料的静态光谱分析实验。对于包括森林火灾隐蔽热点检测在内的户外全天候监测，面阵短波红外设备可以固定在塔架上，实现长期稳定的成像。

线阵短波红外相机在连续高速生产线中展现出不可替代的优势。它们支持超高线扫描频率，能够适应快速移动的卷状材料，例如塑料薄膜、纺织品和金属条。与需要拼接多帧图像才能形成宽幅图像的面阵相机不同，线阵传感器无需拼接即可形成无缝的长图像，从而在整个材料宽度范围内保持一致的分辨率。

线性像素设计使其在微缺陷识别方面表现出色。面阵设备难以发现的微小划痕、材料厚度不均和内部水分痕迹，在线阵短波红外成像下都能清晰显示。典型应用包括太阳能电池板批量生产、工业塑料回收分拣和长金属型材表面质量控制。
